特殊功能手輪

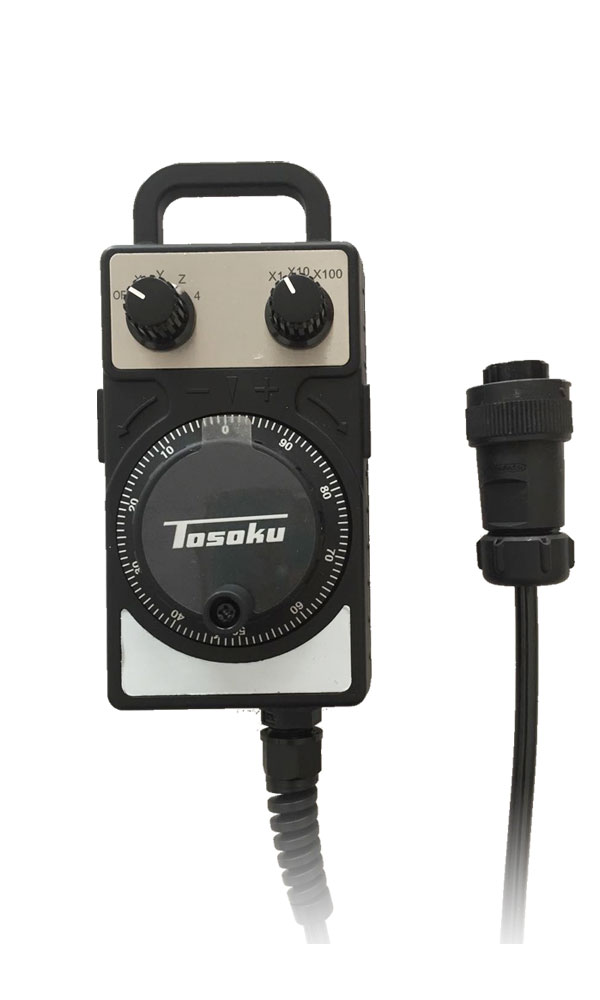

兄弟機手輪
兄弟機手輪

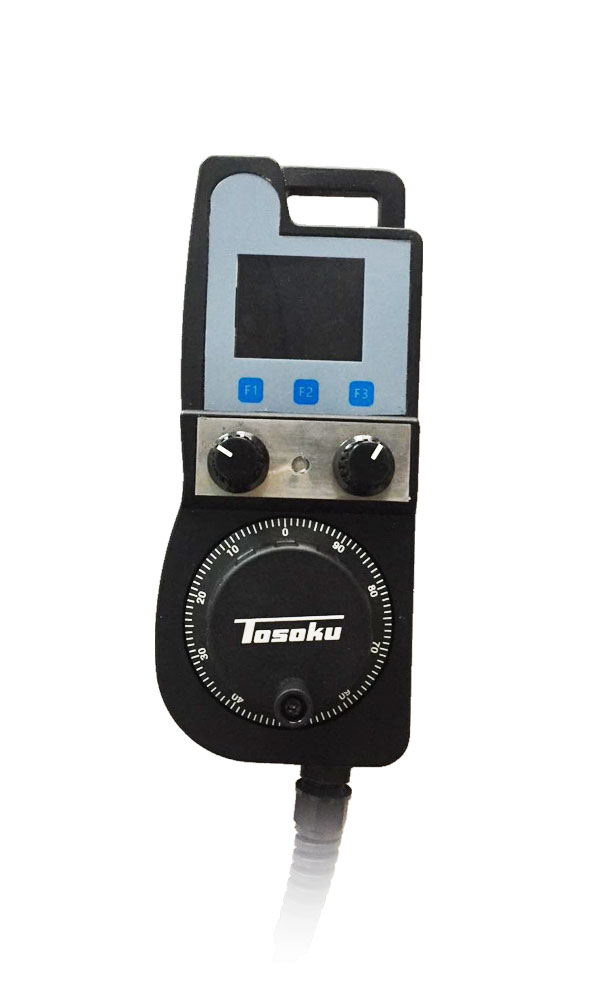

液晶營幕手輪
液晶營幕手輪







HPG系列手輪內部構造
零件可單獨更換操作簡單節約成本
零件可單獨更換操作簡單節約成本
日式接線端子
日式接線端子
歐式接線端子
歐式接線端子
開關使用快插,更換簡單
開關使用快插,更換簡單
hpg24 01
  • 01. 零件可單獨更換,操作簡節約成本
  • 02. 輕薄,短小,易於操控,148MMX73MMX26.MM
  • 03. 附加功能型可選配EMG急停開關,ENA使能開關
  • 04. 採用進口品牌優質編碼器,刻度準確,精度高,手感好,質感佳
  • 05. 添加反逆二極體,具有電壓接反保護功能
  • 06. 材質上特殊處理,經測試十幾米高工墜落完好無損
  • 07. 採用屏蔽式設計,加強抗電磁幹擾
  • 08. 優異的防塵防水設計
  • 09. 支持多軸使用
  • 10. 附高級PU彈簧線,耐油,耐酸,耐高溫,抗拉
  • 11. 內置強力磁鐵裝置,使用方便
  • 12. 刻度盤有塑膠材質及金屬材質可供選用
  • 13. 適用控制器:三菱、FANUC、西門子、發格、新代、諾信、華中數控、廣州數控等控制系統
  • 14. 提供一年保修服務



外型圖 / 彈簧線構造
hpg24 01
HPG手輪
  • 01. 芯 數:28AWG*18C
  • 02. 總長度:8米,正負5CM
  • 03. 彈簧拉伸長度:4.5米,正負5CM
  • 04. 線 徑:6.5MM,正負0.3MM
  • 05. 被覆材質:醚類醫療等級材質
  • 06. 特 性:拉力增強、耐加水分解性、耐低溫、耐霉性、耐高溫100度C
  • 01. 芯 數:28AWG*22C
  • 02. 總長度:8米,正負5CM
  • 03. 彈簧拉伸長度:4.5米,正負5CM
  • 04. 線 徑:6.5MM,正負0.3MM
  • 05. 被覆材質:醚類醫療等級材質
  • 06. 特 性:拉力增強、耐加水分解性、耐低溫、耐霉性、耐高溫100度C
  • 01. 芯 數:28AWG*22C
  • 02. 總長度:12米,正負5CM
  • 03. 彈簧拉伸長度:7米,正負5CM
  • 04. 線 徑:6.5MM,正負0.3MM
  • 05. 被覆材質:醚類醫療等級材質
  • 06. 特 性:拉力增強、耐加水分解性、耐低溫、耐霉性、耐高溫100度C



CZ3手輪接線圖
CZ3手輪接線圖
  • 脈衝發生器的使用電壓有+5V +12V和+15V等,接線前請先確認電壓類型
  • 脈衝發生器的輸出脈衝有A B和A /A B/B等,接線前請先確認型號
  • COM端根據客戶機床要求,可以接DC24V或DCOV如果COM為DC24V,請將LED+和COM相並聯如果COM為DC0V,請將LED-和COM相並聯
  • 標記*的使用、急停為選配功能,標準手輪沒有此裝置
CZ3手輪接線圖
  • 01. 脈衝發生器的使用電壓有+5V,+12V,+15V,+24V等,接線前請先確認電壓類型
  • 02. 脈衝發生器的輸出脈衝有A B和/A /B等,請先確認型號
  • 03. COM端根據客戶機床要求,可以接DC24V或DCOV
  • 04. 如果COM為DC24V,請將LED+和COM相並聯
  • 05. 如果COM為DC0V,請將LED-和COM相並聯
  • 06. EMGENA為選用功能,標準手輪沒有此裝置
  • 07. 線色1與線色2分別對應兩種不同的線材,請根據實際線材型號接線
CZ3手輪接線圖
