CZ38系列手持式手輪

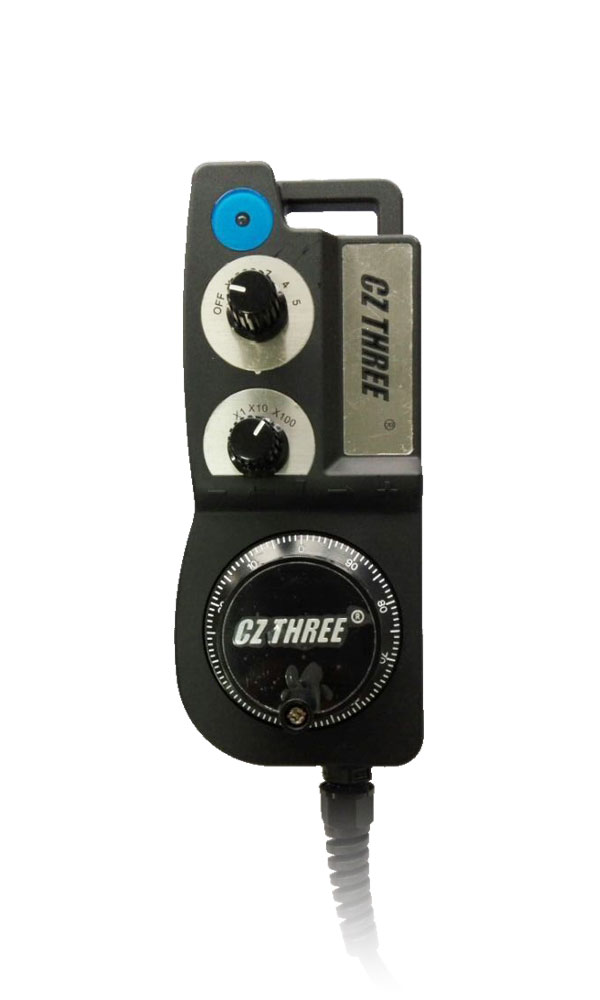

HPG811
HPG811

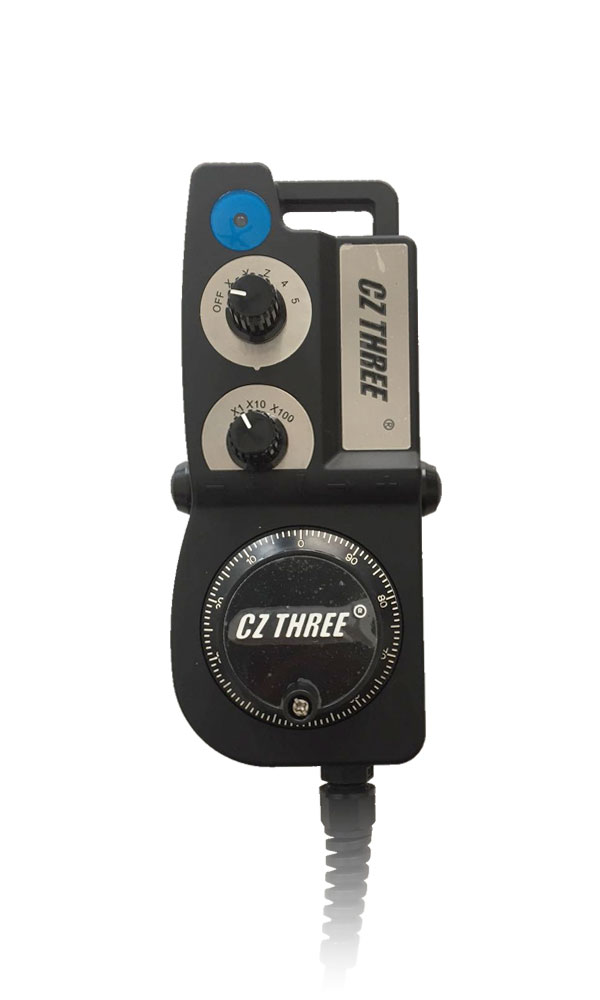

HPG812
HPG812

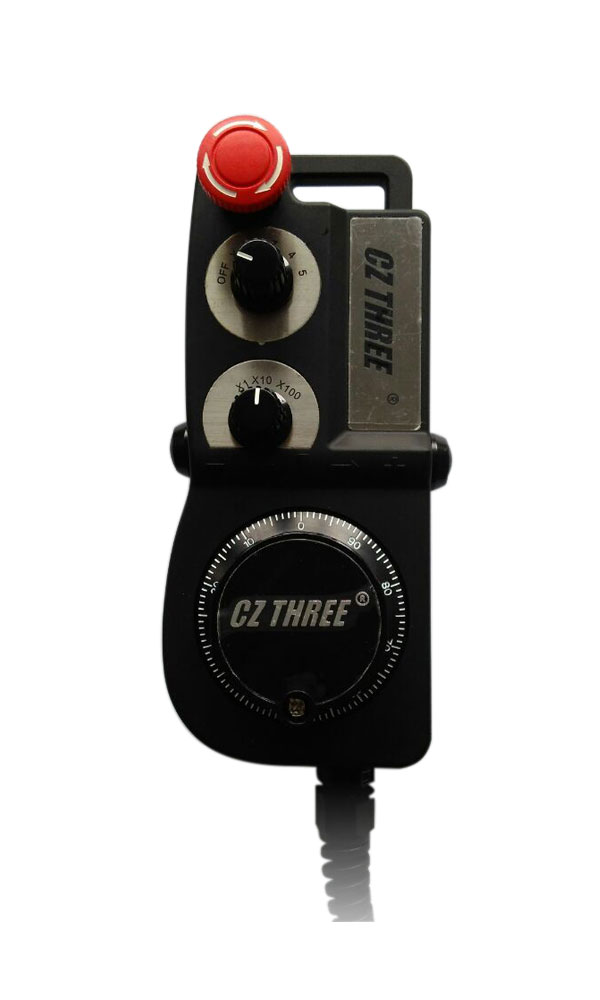

HPG814
HPG814

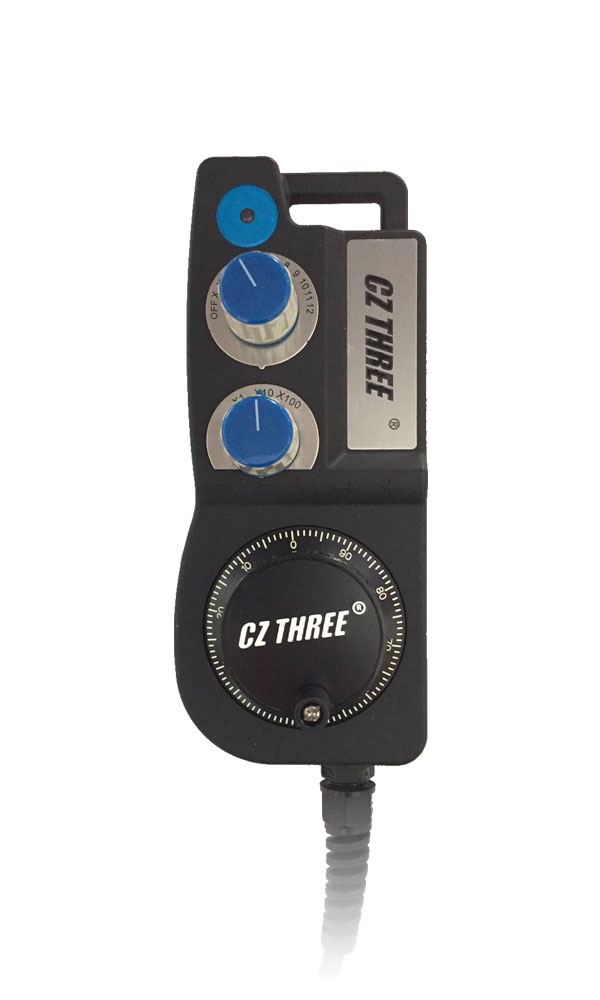

HT811-824
HT811-824

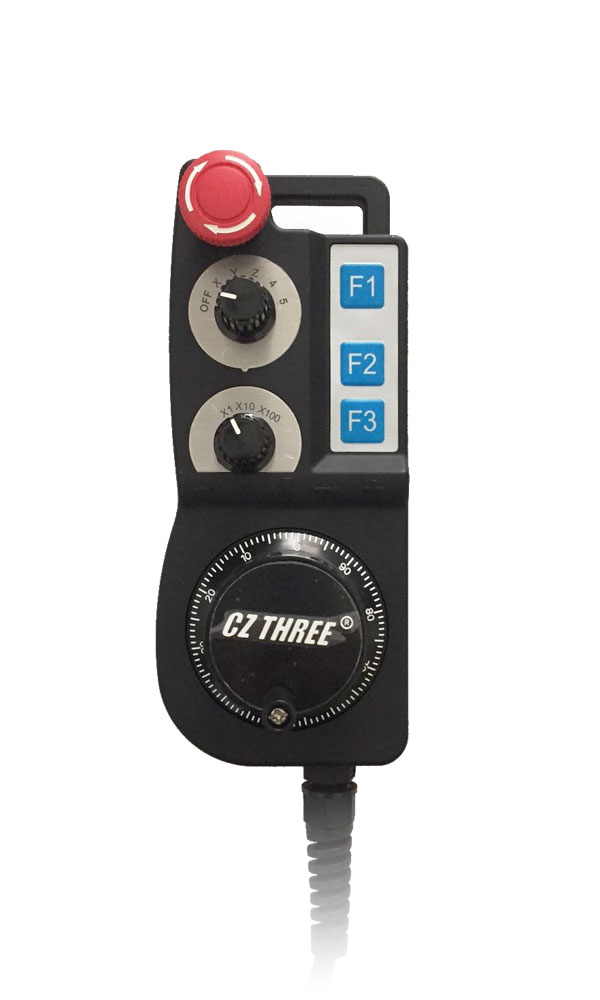

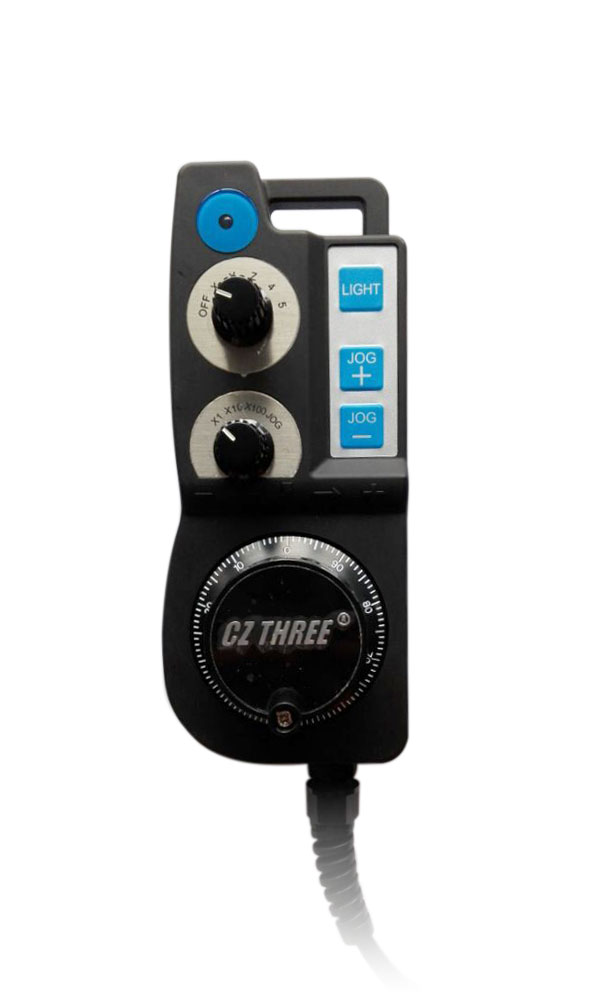

H8系列客製化按鈕式手輪
H8系列客製化按鈕式手輪
H8系列客製化按鈕式手輪-1
H8系列客製化按鈕式手輪



外型圖 / 彈簧線構造
新款波段尺寸圖
HPG手輪
  • 01. 芯 數:28AWG*18C
  • 02. 總長度:8米,正負5CM
  • 03. 彈簧拉伸長度:4.5米,正負5CM
  • 04. 線 徑:6.5MM,正負0.3MM
  • 05. 被覆材質:醚類醫療等級材質
  • 06. 特 性:拉力增強、耐加水分解性、耐低溫、耐霉性、耐高溫100度C
  • 01. 芯 數:28AWG*22C
  • 02. 總長度:8米,正負5CM
  • 03. 彈簧拉伸長度:4.5米,正負5CM
  • 04. 線 徑:6.5MM,正負0.3MM
  • 05. 被覆材質:醚類醫療等級材質
  • 06. 特 性:拉力增強、耐加水分解性、耐低溫、耐霉性、耐高溫100度C
  • 01. 芯 數:28AWG*22C
  • 02. 總長度:12米,正負5CM
  • 03. 彈簧拉伸長度:7米,正負5CM
  • 04. 線 徑:6.5MM,正負0.3MM
  • 05. 被覆材質:醚類醫療等級材質
  • 06. 特 性:拉力增強、耐加水分解性、耐低溫、耐霉性、耐高溫100度C



CZ3手輪接線圖
CZ3手輪接線圖
  • 脈衝發生器的使用電壓有+5V +12V和+15V等,接線前請先確認電壓類型
  • 脈衝發生器的輸出脈衝有A B和A /A B/B等,接線前請先確認型號
  • COM端根據客戶機床要求,可以接DC24V或DCOV如果COM為DC24V,請將LED+和COM相並聯如果COM為DC0V,請將LED-和COM相並聯
  • 標記*的使用、急停為選配功能,標準手輪沒有此裝置
CZ3手輪接線圖
  • 01. 脈衝發生器的使用電壓有+5V,+12V,+15V,+24V等,接線前請先確認電壓類型
  • 02. 脈衝發生器的輸出脈衝有A B和/A /B等,請先確認型號
  • 03. COM端根據客戶機床要求,可以接DC24V或DCOV
  • 04. 如果COM為DC24V,請將LED+和COM相並聯
  • 05. 如果COM為DC0V,請將LED-和COM相並聯
  • 06. EMGENA為選用功能,標準手輪沒有此裝置
  • 07. 線色1與線色2分別對應兩種不同的線材,請根據實際線材型號接線
CZ3手輪接線圖
